Besondere Module und Peripherie

Sie können alle Bilder in Großansicht betrachten (Lupe).

	Kernspeicherblock Gesamtansicht
	Kernspeicherblock Hier eine Detail-Aufnahme, auf der man die feinen Drähte erkennt.
	Kernspeicher - Planarmodul Dieses Modul hat eine Kapazität von 16KB=16384 Bytes á 9 (8+Prüfbit) Bits. Das sind 147456 Kerne mit einem Durchmesser von ca. 0,3mm auf einer Fläche von ca. 20x15cm.
	Akkustikkoppler Dataphon Davor ein Handlochstreifenstanzer. Hiermit wurden Steuerlochstreifen für Drucker erstellt.
	Lupe Dieses Gerät dient zum Übertragen von Koordinaten in den Computer, beispielsweise bei der Erfassung einer Zeichnung für ein CAD-System.
	Programmiertafel Über Steckbrücken wurden in den 60iger Jahren Programme im Computer gewechselt.
	Siemens-CPU-Modul Besonders schön sind die goldenen Kühlkörper auf den einzelnen Chips.
	Sperry-Univac Bedienungskonsole für einen Großcomputer aus den 70ern.

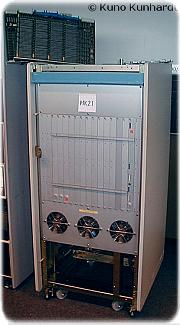

	Repronik Workstation Bj. 82 Unter dem Namen Repronik wurde bei Gruner + Jahr in Itzehoe seit 1972 an der Umstellung der fotografischen Prozesse bei der Druckformenherstellung auf elektronische Medien gearbeitet. Da sich zu dieser Zeit keine Anbieter solcher Lösungen auf dem Markt fanden, wurde die Grundlagenforschung und Entwicklung komplett im eigenen Hause durchgeführt. Die ausgestellten Komponenten sind Teile von Workstations für die Bildbearbeitung aus dem Jahre 1982, die von Gruner + Jahr in größerer Anzahl hergestellt wurden. Zu jedem Arbeitsplatz gehörten 14 Platinen mit Speicher- und Prozessormodulen. Diese Rechner hatten die für die damalige Zeit gewaltige Speichermenge von 160 MB RAM, eine Zahl von 52 parallelen Prozessoren und einen Strombedarf von 400 Ampere. Die Berechnungen zur farbrichtigen Darstellung von Bildern wurden mit einer Rechenleistung von 1,4 Milliarden Operationen pro Sekunde ausgeführt. Alle Operationen konnten in Echtzeit auf dem Monitor dargestellt werden, was selbst mit heutigen Systemen oft nicht möglich ist. Auf dem Rechner ist eine voll bestückte Memorykarte zu sehen.
